XK3190-C9G

防爆標志：Exd[iaIIC Ga] IIC T6 Gb

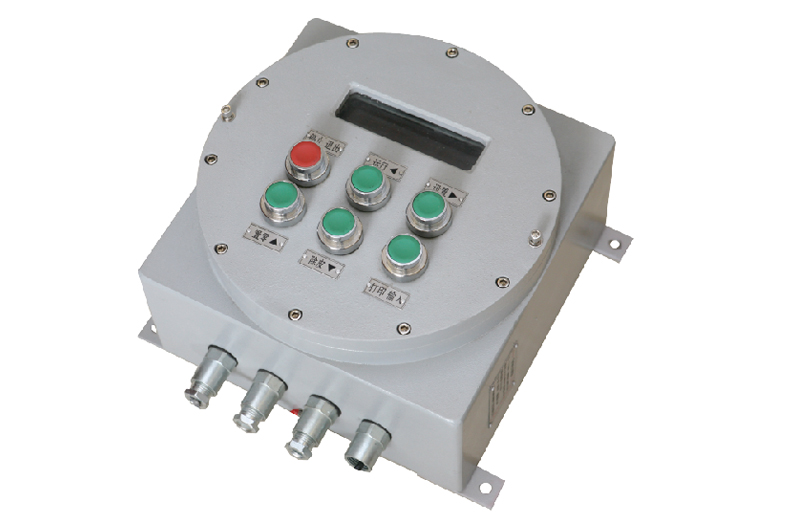

XK3190-Ex-C9G外殼采用鋁合金鑄造成型，外表面噴塑。整體為隔爆腔體型式，正面設有鋼化玻璃視窗，供觀察儀表顯示數據。箱面設有控制操作按鍵。下部為電纜引入接頭。

產品說明書：下載

基本功能

◆采用高速高性能ARM處理器，32位精準浮點運算

◆工業級高可靠隔離電源，24V DC/220V AC寬輸入，多重保護

◆換表無需重新標定，只需輸入原儀表的參數即可使用

◆全隔離0-5V/0-10V/4-20mA模擬量輸出，可多模式校準

◆全隔離RS485和RS232雙串口高速輸出；標準通訊協議（Modbus-RTU）

◆外接大屏幕電流環輸出接口

◆隔離式開關量3入3出控制

◆傳感器信號采集轉換電路添加專利技術，可自診斷與自我保護，使用更安心

技術參數

◆準確度: 3級，n=3000

◆輸入信號范圍：-15mV～ +15mV

◆非線性： ≤0.01%F.S

◆傳感器連接個數：1～4只350Ω?jìng)鞲衅?/span>

◆傳感器供橋電源：DC：5V

◆傳感器連接方式：采用6線制，長線自動補償。

◆顯示：?jiǎn)闻?位LED,字高0.8英寸,7個狀態指示

◆分度值： 1/2/5/10/20/50/100 可選

◆鍵盤：采用6個防爆點動按鈕

◆大屏幕顯示接口：采用串行輸出方式，20mA恒流源信號。

◆通訊接口：一路RS232，一路RS485.波特率1200～9600可選

◆打印接口：與串口共用，可連接串行打印機

◆繼電器輸出：觸點容量AC220V/DC24V；0.5A

◆外控輸入：開關觸點（有效時為閉合）

◆使用電源：AC220V 或 DC 12～24V

◆使用溫度、濕度：0～40℃；≤85％RH

◆儲運溫度：-20～50℃

◆尺寸：安裝尺寸335×270mm

外形尺寸300×300×150mm
